机械阀控水表

一、概述

本水表是用于计量流经自来水管道中水体积总量的流量测量仪表。水表为干式水表，采用字轮显示，计数机构和测量机构之间为磁传动，具体结构先进，读书方便，压力损失小，维修方便等特点。此系列水表可附加远传输出装置（双干簧管/霍尔发讯，脉冲当量：100升/脉冲，1000升/脉冲）水表符合GB/T778.1~3-2007的标准。

二、使用条件

温度等级:T30 T30/90

流动剖面敏感度等级:U10 D5

压力等级:MAP16（默认） MAP10

三、产品特点

1. 低区的最大允许误差:

水温在额定工作条件规定范围以内时，最小流量（Q1）与分界流量（Q2）（不包括 Q2）之间的流量最大允许误差为±5%。

2. 高区的最大允许误差:：

分界流量（Q2）（包括 Q2）与过载流量（Q4）之间的流量最大允许误差:

——水温 ≤ 30℃时为 ±2%；       ——水温＞> 30℃时为 ±3%。

准确度等级:2 级

压力损失等级:Δp63

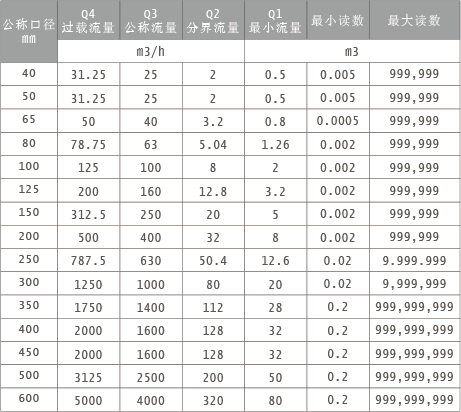

流量参数:Q4/Q3=1.25 Q2/Q1=1.6

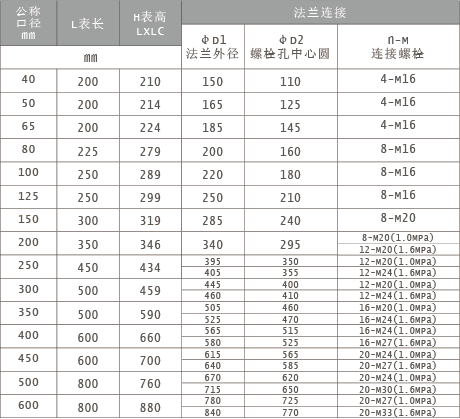

四、外形尺寸
