无磁智能远传水表

一、概述

水表是水流量计量的主要工具，与居民的生产生活有着密切的关系，本设计中的无磁水表由于抗磁干扰性较强，所以具有相当高的稳定性。利用LC振荡电路来测量水流量，选用较为先进的CC2541单片机为核心，制作出功耗较低的无磁水表，而且拥有较高的稳定性，并能保持较高的精准度和抗干扰性。且电路盒和可以拆分式流量计，支持现场更换部件和电池。

二、产品特点

（1）采用工业级四频模块，内部集成蓝牙模块。手机卡采用工业级M2M卡，数据传输通过物联网专用通传输，安全可靠。

（2）出厂预存8年通信费用，无需担心欠费停机问题,供电部分采用锂电池组供电，产品不更换电池可稳定允许8年以上，数据掉电可保存40年。

（3）结算灵活，可配置为月结、季度结、年结，支持预付费、预调价功能。

（4）可现场用手机APP配置参数和抄表。

（5）采用远传光电隔离设计，支持带电无限次数实时抄表。能有限抗击强磁、强电及强电干扰。

（6）当物联网水表遇到表头攻击、按键触发、低电、低于余额报警值、阀门故障、欠费时可发送报警信息到管理中心及时进行决策处理。

（7）采用电路盒内外等压技术，使水表达到IP67防护等级。

（8）电路盒和可以拆分式流量计，支持现场更换部件和电池。

（9）采用主流程序的B/S架构管理中心，随时随地监控管理物联网水表运行情况。

（10）去除最易磨损、繁杂的齿轮计数部件，有效延长了流量计的运行稳定性和使用寿命。

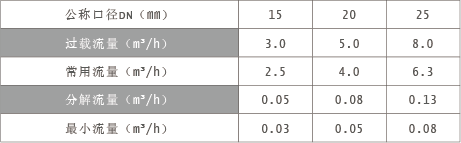

三、技术参数

四、外形尺寸
